Quais são as diferentes classificações de impermeabilidade para conectores? Quais são os requisitos de impermeabilização correspondentes?

Em indústrias como industrial, automotiva, eletrônica de consumo e equipamentos externos,conectores impermeáveissão componentes essenciais que garantem a operação estável do equipamento em ambientes úmidos, empoeirados ou subaquáticos.

Os padrões de classificação à prova d'água para conectores baseiam-se principalmente no padrão IEC 60529 IP (Ingress Protection) estabelecido pela Comissão Eletrotécnica Internacional (IEC) e nos padrões de classificação IP na ISO 20653. Os padrões domésticos chineses referem-se ao padrão estabelecido por QC/T 413.

Diferentes padrões refletem diferentes requisitos e características de aplicação, e cada padrão é continuamente atualizado e melhorado à medida que as aplicações se desenvolvem.

Os padrões comuns de IP são explicados abaixo:

Significado da classificação de proteção IP

Primeiro número (classificação à prova de poeira): Varia de 0 a 6, indicando a capacidade de proteção contra a intrusão de objetos estranhos sólidos. Quanto maior o número, mais forte será a proteção. Por exemplo, a classificação 0 não oferece proteção, enquanto a classificação 6 evita completamente a entrada de poeira.

Segundo Número (Classificação à prova d'água): Varia de 0 a 8, indicando a capacidade de proteção contra a intrusão de água líquida. Quanto maior o número, melhor será o desempenho à prova d'água.

Classificação à prova de poeira (primeiro dígito)

As classificações à prova de poeira variam de 0 a 6, representando a capacidade do equipamento de proteger contra poeira:

IP0X: Sem proteção, completamente sem capacidade à prova de poeira.

IP1X: Protege contra a entrada de objetos sólidos maiores que 50 mm de diâmetro.

IP2X: Protege contra a entrada de objetos sólidos maiores que 12,5 mm de diâmetro.

IP3X: Protege contra a entrada de objetos sólidos maiores que 2,5 mm de diâmetro.

IP4X: Protege contra a entrada de objetos sólidos maiores que 1 mm de diâmetro.

IP5X: Protege contra entrada de poeira, mas não completamente; uma pequena quantidade de poeira pode ser tolerada dentro do equipamento.

 IP6X: Protege completamente contra entrada de poeira; o interior do equipamento está livre de poeira.

Classificação específica à prova d'água (segundo dígito) e requisitos

• IPX1: Nenhum efeito de gotejamento vertical de água; pode ser colocado em local protegido durante chuva fraca.

• IPX2: Não é afetado por gotejamentos de água com inclinação de 15°, um pouco mais restrito que IPX1, adequado para equipamentos colocados em ângulo.

• IPX3: Resistente a jatos de água em ângulos de até 60°.

• IPX4: Resistente a respingos de água de todas as direções.

• IPX5: Resistente a jatos de spray, suporta jatos fortes de todas as direções.

• IPX6: Resistente a fortes jatos de água, suporta fortes fluxos de água em todas as direções.

• IPX7: Resistente à imersão, pode ser submerso em água a uma determinada profundidade e por um determinado período de tempo, como dentro de 1 metro e por no máximo 30 minutos.

• IPX8: Resistente à imersão contínua, podendo ser continuamente submerso em água em determinada profundidade e por determinado período de tempo, como conectores utilizados em equipamentos de exploração em alto mar.

Existe uma classificação especialmente definida: IPX9K.

Anteriormente, IPX4K, IPX6K e IPX9K eram exclusivos da indústria automotiva, mas posteriormente sua aplicação se expandiu para outras indústrias.

Nas séries ISO 16750, DIN 40050 e ISO 20653, IPX9K é a classificação à prova d'água mais rigorosa. Isso inclui o teste IPX9K no padrão da indústria automotiva nacional QC/T417.1-2001, "Métodos de teste e requisitos gerais de desempenho para conectores de chicotes elétricos automotivos".

Com as atualizações subsequentes dos padrões e a adição de novas áreas de aplicação, os campos de aplicação do IPX9K continuaram a se expandir.

• IPX9K: A mais alta classificação à prova d'água, capaz de ser limpa sob condições de alta temperatura e alta pressão, adequada para equipamentos de processamento de alimentos, máquinas agrícolas, lavadoras de alta pressão e outros equipamentos.

Recomendação de força da marca: por que escolher a tecnologia HuaYi-FaDa

Tecnologia HuaYi-FaDaé uma empresa nacional profissional especializada em P&D, produção e vendas de conectores à prova d'água, possuindo anos de experiência em fabricação, um sistema de produção completo e processos maduros de controle de qualidade.

Nós nos concentramos no design e fabricação deconexão à prova d'águasoluções, com produtos que abrangem várias séries, incluindo conectores de sinal, conectores de alimentação e conectores de rede, amplamente utilizados em automação industrial, iluminação externa, novas energias, equipamentos de comunicação, equipamentos de palco e sistemas de monitoramento. Nossas principais vantagens:

Força profissional da fábrica: Temos nossas próprias oficinas de fabricação de moldes, moldagem por injeção, fabricação de fios e montagem, fornecendo um serviço completo desde o projeto até a entrega, garantindo qualidade e prazo de entrega estáveis ​​e controláveis.

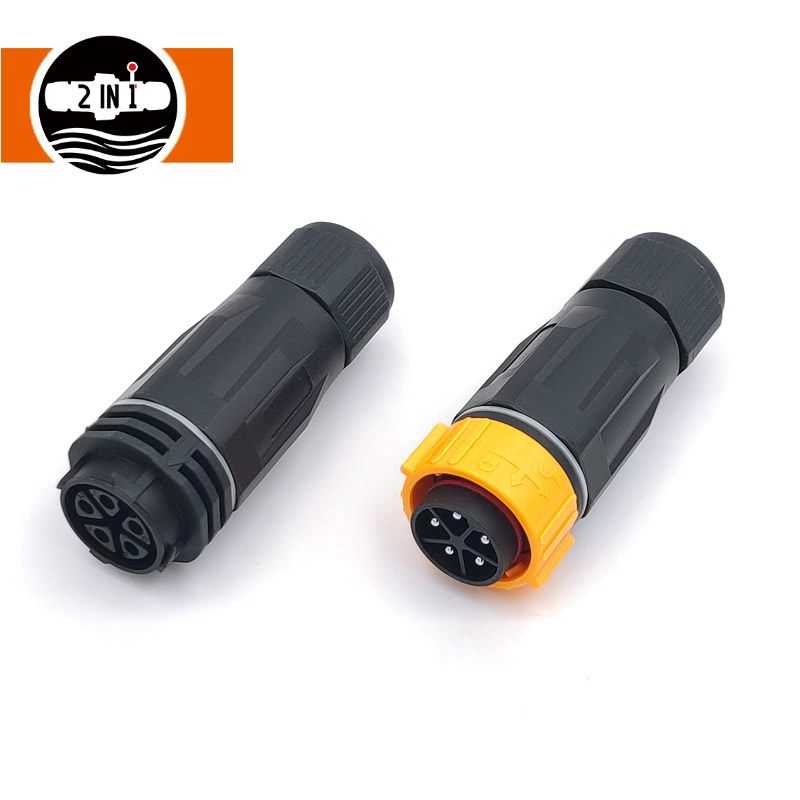

Gama completa de produtos à prova d'água: Oferecemos conectores miniatura M8, conectores de alimentação de alta corrente 40A, conectores de rede RJ45 à prova d'água, conectores à prova d'água com travamento de parafuso, etc., atendendo às necessidades de conexão de vários dispositivos.

Desempenho estável e confiável do produto: Utilizando plásticos de engenharia de alta especificação, contatos de liga de cobre e estruturas de vedação de silicone, nossos produtos alcançam uma classificação de proteção IP67/IP68, permitindo o uso a longo prazo em ambientes úmidos, empoeirados e de alta/baixa temperatura.

Certificações abrangentes e controle de qualidade: Nossos produtos são CE, RoHS e outras certificações. Cada produto passa por várias rodadas de testes antes de sair da fábrica para garantir conexões estáveis ​​e uso seguro.

Personalização flexível e serviço rápido: Oferecemos suporte a requisitos de personalização para comprimento de fio, conectores, número de núcleos e métodos de instalação. Oferecemos testes de amostra, suporte técnico, entrega rápida e serviço pós-venda.
