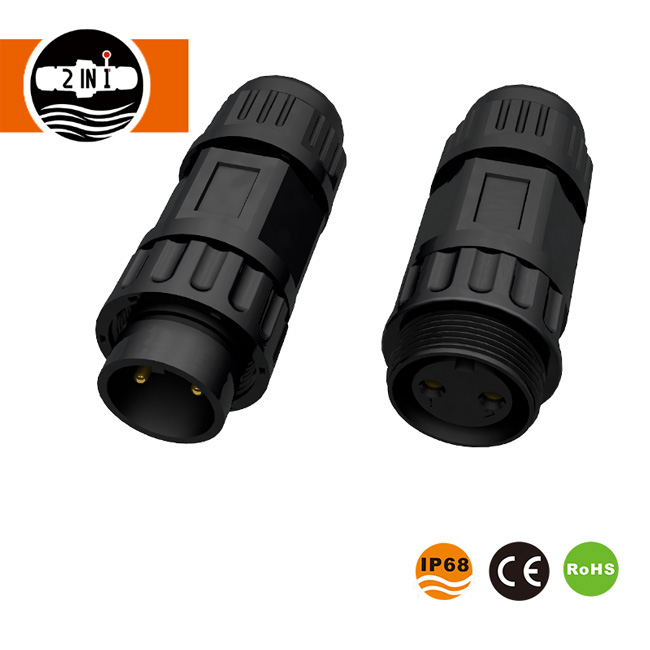

Conector de fio de solda à prova d'água multipin

O conector de fio de solda à prova d'água multipinos é um conector projetado pela tecnologia HuaYi-FaDa para ambientes externos, úmidos e agressivos. Sua função principal é conseguir uma conexão à prova d'água entre os fios, garantindo ao mesmo tempo sinal estável e transmissão de energia. Este produto utiliza um método de conexão soldada, permitindo fácil conexão e desconexão após a montagem. A desconexão é tão simples quanto desparafusar o corpo principal, tornando seu uso fácil e eficiente.

Parâmetro

Estrutura do produto e componentes principais

O desempenho à prova d'água do conector de fio de solda à prova d'água Multi Pino decorre de seu design colaborativo de vários componentes. Esses componentes trabalham juntos para formar um sistema abrangente de proteção de vedação. Os principais componentes principais incluem:

• O-rings: Feitos de silicone resistente ao envelhecimento e resistente a altas/baixas temperaturas, incorporados na interface do conector, evitando efetivamente a entrada de umidade pelas aberturas de acoplamento, melhorando o desempenho de vedação do núcleo, adaptando-se ao uso a longo prazo em vários ambientes e não perdendo facilmente a força de pré-aperto devido à expansão e contração térmica.

• Selante à prova d'água: Preenche lacunas críticas dentro do conector, fortalecendo ainda mais o efeito de vedação, evitando que umidade, poeira e outras impurezas entrem no circuito interno, evitando mau contato ou curtos-circuitos e garantindo a estabilidade da conexão elétrica.

• Vedações de extremidade flexíveis: Projetadas especificamente para cabos após a soldagem, elas envolvem firmemente a superfície do cabo, apertando a vedação, adaptando-se a cabos de diferentes diâmetros, evitando que a umidade penetre na junta do conector do cabo, além de possuir um certo grau de flexão e resistência à tração.

• Carcaça de metal/plástico de engenharia: Construída com materiais de alta resistência, possui excelente resistência mecânica, resistência à corrosão e resistência ao impacto, protegendo contatos e circuitos internos. Adequado para ambientes complexos, como ambientes externos e industriais, também fornece vedação auxiliar.

• Contatos de fio de solda: Feitos de liga de cobre de alta qualidade, usinados com precisão e com superfície tratada, esses contatos apresentam baixa resistência de contato, excelente condutividade e conexões soldadas fortes, garantindo efetivamente potência estável e transmissão de sinal e resistindo à oxidação durante o uso a longo prazo.

Detalhes do produto do conector de fio de solda à prova d'água multipinos

Conexão:

Qualificação de produto do conector de fio de solda à prova d'água multipinos

Este conector de fio de solda à prova d'água Multi Pin passou pelo certificado CE, RoHS, CQC. Possui nível à prova d'água IP68.

Vantagens Técnicas

I. Vantagens da tecnologia de vedação

Nosso conector de fio de solda à prova d'água multipinos emprega um design de estrutura de vedação multicamadas, combinando anéis de vedação, selante à prova d'água e vedações de extremidade flexíveis para atingir classificações à prova d'água IP67 e IP68. A classificação IP68 permite a imersão em 1 metro de água por mais de 30 minutos sem vazamento, proporcionando total resistência à poeira e água. Ele pode suportar chuva externa, ambientes úmidos e contaminação por óleo industrial, protegendo efetivamente os pontos de conexão da corrosão ambiental externa.

II. Vantagens de desempenho elétrico

Os contatos são feitos de liga de cobre de alta qualidade, usinados com precisão e com superfície tratada, resultando em resistência de contato baixa e estável e excelente condutividade. Isso reduz efetivamente a atenuação do sinal e a perda de energia, garantindo potência estável e transmissão de sinal. O produto apresenta excelente desempenho de isolamento, com impedância de isolamento ≥20 megaohms e tensão suportável de DC250V/50 milissegundos, evitando efetivamente curtos-circuitos, vazamentos e outros riscos de segurança, e adaptando-se a vários cenários de aplicação de tensão e corrente.

III. Vantagens do projeto estrutural

O conector de fio de solda à prova d'água multipinos apresenta um design estrutural de fácil utilização, facilitando a ligação fácil dos fios e alta eficiência de montagem. Ele permite inserção e remoção suaves, permitindo plug-and-play rápido após a montagem. A desconexão é tão simples quanto desparafusar o corpo principal, não necessitando de ferramentas complicadas. O produto emprega um design polarizado com uma estrutura de guia chaveada para prevenir eficazmente a inserção incorreta e garantir a instalação correta. A estrutura robusta do casco oferece excelente resistência ao impacto e à tração, adequada para uso a longo prazo.

4. Vantagens materiais

O invólucro é feito de plástico ou metal de engenharia de alta resistência, possuindo excelente resistência à corrosão, resistência a altas e baixas temperaturas e resistência mecânica. Ele pode suportar uma ampla faixa de temperatura de -40°C a +85°C e não é propenso a envelhecimento ou deformação. As vedações são feitas de silicone ou borracha fluorada resistente ao envelhecimento e quimicamente, garantindo durabilidade a longo prazo e prolongando a vida útil do produto. Os materiais de contato passam por uma seleção rigorosa, apresentando resistência à oxidação e ao desgaste para garantir estabilidade e durabilidade da conexão.

1. Qual é a classificação específica à prova d'água que o conector de fio de solda à prova d'água Multi Pin atende?

R: A classificação padrão à prova d'água do nosso produto é IP67 e podemos personalizá-lo para IP68 mediante solicitação. IP67 fornece proteção completa contra poeira, sem vazamento após imersão em 1 metro de água por 30 minutos. IP68 permite imersão subaquática de longo prazo (profundidade específica pode ser personalizada), evitando completamente a intrusão de água e atendendo aos padrões IEC 60529.

2. Quais especificações de pinos o produto suporta? Os alfinetes especiais podem ser personalizados?

R: As especificações de pinos padrão incluem 2 pinos, 3 pinos, 4 pinos, 8 pinos e 12 pinos, bem como pinos de combinação de alimentação e sinal (2+3 pinos, 2+4 pinos). Apoiamos especificações de pinos especiais personalizadas, que podem ser projetadas e fabricadas por nossa equipe de P&D de acordo com as necessidades específicas do cliente para atender a cenários de aplicação personalizados.

3. O comprimento do cabo e o diâmetro do fio da versão do cabo com fios podem ser personalizados?

R: Sim, eles podem ser personalizados. O comprimento, diâmetro e material do cabo da versão com fio podem ser ajustados de acordo com as necessidades do cliente. Recomendaremos especificações de cabos adequadas com base no cenário de aplicação do cliente para garantir conexões confiáveis ​​e aplicáveis.

4. Qual é a vida útil do produto? Qual é o período de garantia?

R: Sob uso normal, o produto tem uma vida útil de ≥500 ciclos, com uma vida útil geral de mais de 5 anos. Oferecemos uma garantia de qualidade de 3 anos. Durante o período de garantia, os danos causados ​​por problemas de qualidade do produto serão reparados ou substituídos gratuitamente.

5. Como solicitar amostras grátis? Quanto tempo leva a entrega da amostra?

R: Os clientes podem solicitar amostras grátis entrando em contato com o atendimento ao cliente. Podem ser solicitadas até 3 amostras para cada modelo. O prazo de entrega da amostra é de 3 a 5 dias úteis. Organizaremos a produção e o envio o mais rápido possível para garantir que os clientes possam testar o desempenho do produto imediatamente.

6. Qual é o ciclo de entrega do pedido? Você oferece suporte à personalização OEM/ODM?

R: O ciclo padrão de entrega de pedidos é de 2 a 3 semanas. Pedidos maiores podem ser ajustados de acordo com os planos de produção. Apoiamos serviços de personalização OEM/ODM e podemos personalizar produtos exclusivos de conector de fio de solda à prova d'água multipinos de acordo com a marca do cliente, especificações e requisitos de design.

7. Qual é a faixa de temperatura operacional do produto? Ele pode suportar ambientes extremos?

R: A faixa normal de temperatura operacional do produto é de -40°C a +85°C. Possui excelente resistência a altas e baixas temperaturas e pode se adaptar a ambientes externos frios, de alta temperatura e industriais de alta temperatura. Ele também possui resistência a óleo, resistência à corrosão química e resistência a UV, permitindo operação estável em ambientes complexos e extremos.
