Conector de cabo impermeável M12 UL

Vantagens

Conjunto de cabos integrado

O conector SQ12 é moldado com seu cabo, eliminando a necessidade de fiação separada na extremidade do conector. O tipo e o comprimento do cabo podem ser personalizados para corresponder aos layouts do equipamento e aos requisitos de instalação.

Especificações Técnicas SQ12

Desempenho à prova d'água e estrutura de conexão

O gabinete com classificação IP68 oferece proteção à prova de poeira e resistência à entrada de água sob condições de teste definidas. Os componentes de vedação de silicone fazem parte da estrutura à prova d'água do conector, enquanto a porca de metal fornece a conexão mecânica entre os componentes correspondentes compatíveis.

A estrutura moldada do cabo reduz a necessidade de fiação separada na extremidade do conector. Sua faixa de diâmetro de cabo de 4,0 a 8,0 mm acomoda conjuntos de cabos compatíveis, enquanto as configurações de quatro pinos suportam diferentes layouts de circuito.

As especificações fornecidas não estabelecem uma classificação IP68 separada para uma interface de conector não acoplada.

Aplicativos

• Sistemas de iluminação externa:Conexões de cabos moldados para equipamentos de iluminação que operam em ambientes expostos.
• Automação industrial:Conexões elétricas para máquinas e equipamentos de controle compatíveis.
• Equipamento mecânico:Conjuntos de cabos para equipamentos que requerem conectores circulares compactos.
• Equipamento solar fotovoltaico:Conexões elétricas auxiliares compatíveis.
• Equipamento de comunicação:Conexões de cabos para circuitos de sinal ou potência compatíveis.

As configurações de pinos disponíveis suportam diferentes arranjos de fiação, enquanto comprimentos de cabos personalizados acomodam diversos layouts de equipamentos.

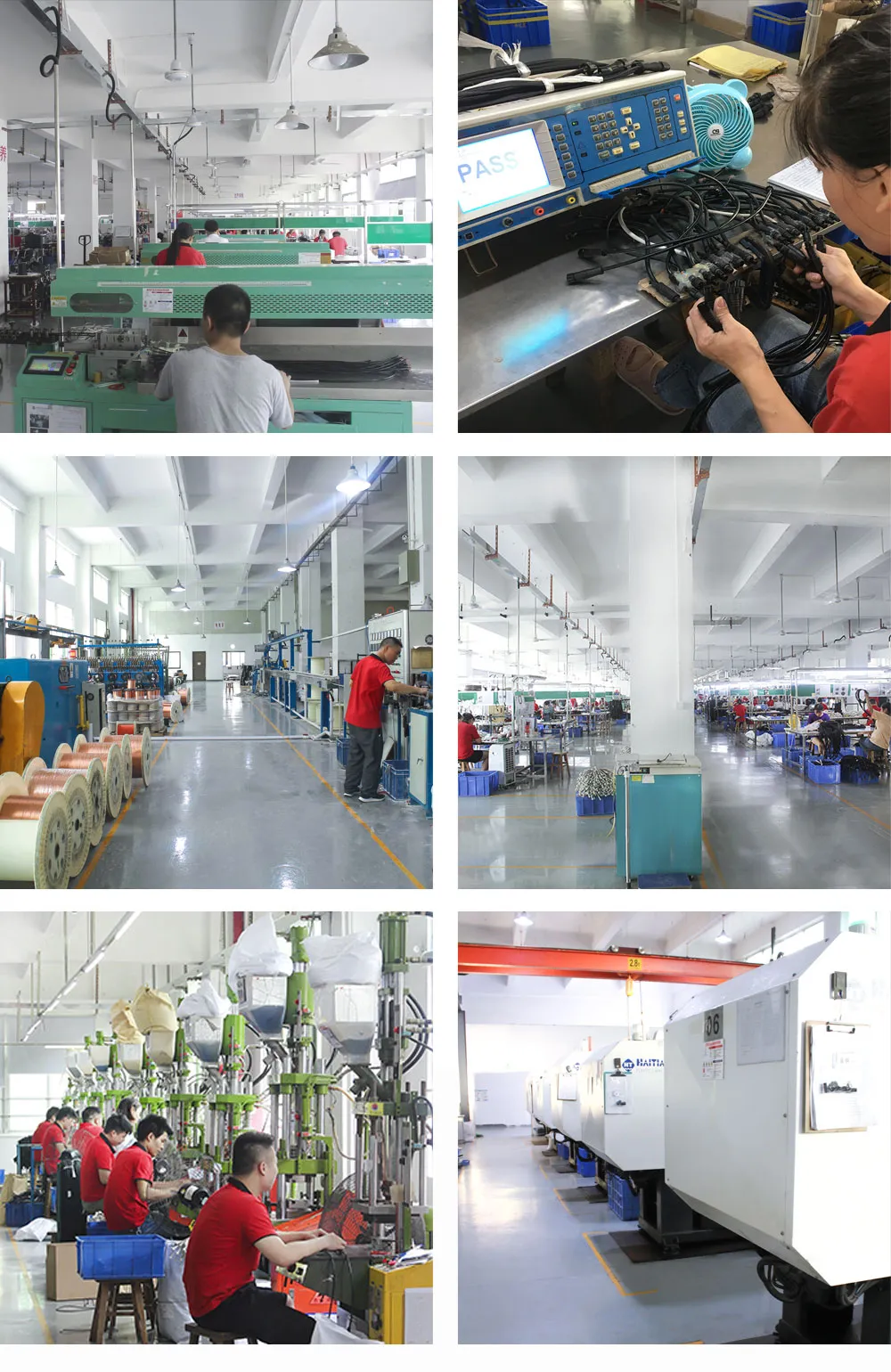

Capacidades de fabricação de HuaYi-FaDa

foi fundada em 2009 e é especializada no desenvolvimento, produção e vendas de conectores e cabos à prova d'água sob a marca HuaYi-FaDa.

A empresa conta com aproximadamente 200 funcionários e mais de 8.000 m² de espaço fabril. Seus recursos de produção incluem:

• Processamento de molde:Instalações internas de desenvolvimento de moldes e usinagem.
• Moldagem por injeção:Máquinas injetoras verticais e horizontais.
• Processamento de cabos:Equipamento de extrusão de fio, corte automático e decapagem.
• Processamento terminal:Equipamento para montagem de terminais elétricos.
• Usinagem de precisão:Instalações de fresagem CNC, retificação e usinagem de faísca.
• Desenvolvimento de produto:Uma equipe independente de P&D para conectores à prova d'água e conjuntos de cabos personalizados.

Esses recursos de fabricação abrangem a produção de componentes plásticos, processamento de cabos, ferramentas e usinagem de peças metálicas.

Certificação UL e especificações de materiais

A série SQ12 está listada com certificação UL e CQC. O material da caixa possui uma classificação de resistência à chama especificada UL94 V-0 e os pinos de contato usam liga de cobre banhada a ouro. Esses detalhes de materiais e certificação apoiam a avaliação técnica para aplicações de equipamentos elétricos.

A classificação IP68 do conector refere-se à proteção contra entrada de poeira e água, enquanto a certificação UL diz respeito aos requisitos cobertos pela certificação aplicável. A conformidade com RoHS não está listada nos detalhes de certificação específicos do modelo fornecidos.

Personalização, amostras e entrega

HuaYi-FaDa oferece serviços OEM e ODM para conectores à prova d'água e conjuntos de cabos.

• Personalização do cabo:Tipo e comprimento do cabo.
• Disponibilidade da amostra:Três amostras grátis por número de peça para avaliação única; os custos de envio são separados.
• Prazo de produção:Normalmente 2–3 semanas após a colocação do pedido, sujeito aos requisitos de estoque e pedido.
• Envio expresso:DHL, UPS, FedEx ou TNT, com tempos de trânsito estimados de 2 a 7 dias.
• Transporte a granel:Frete marítimo para remessas maiores.

O conector de cabo à prova d'água HuaYi-FaDa M12 UL está disponível em configurações de quatro pinos com conjuntos de cabos personalizáveis, proteção IP68, contatos banhados a ouro e classificações elétricas especificadas para equipamentos industriais e externos compatíveis.
